＜ＮＤ工法＞
（2001.01.18　実証実験状況掲載）

原　　理
　どのようなヘドロや粘性土も押し固めて水分を抜くと軟岩状の極めて安定した支持地盤になります。
　この原理を応用し、軟弱地盤に改良材を物理的に押込み、軟弱地盤を圧密脱水し、密度を高めることにより良好な支持地盤に変えていくのがＮＤ式地盤改良工法です。
　また、改良材に固化材を添加することにより更に強度の高い乾式柱状改良工法とすることも出来ます。

特　　徴
①安価。
②騒音、振動が少ない。
③長期の性能保証が付保されている。
　　　詳細は≪ＮＤ工法　Ｑ＆Ａ≫に記載
④化学成分を使用しないので環境に優しい。
⑤脱水効果により床下の湿気が減少する。

利用方法
①軟弱地盤の支持力強化と安定化
②盛土地盤の沈下抑制
③掘削地盤の崩壊防止

注：ＮＤ工法はその特性上高い含水率の地盤（Ｎ値１以下）や地下水に流れのあるような地盤では、圧密効果が不十分になったり、近隣建物に傷害を与えたり、改良体がサンドドレンの役目を果たしてしまい地下水を地表に呼び出してしまう等の場合がありますので事前にご相談下さい。

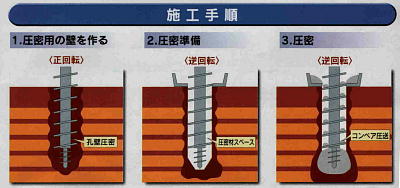

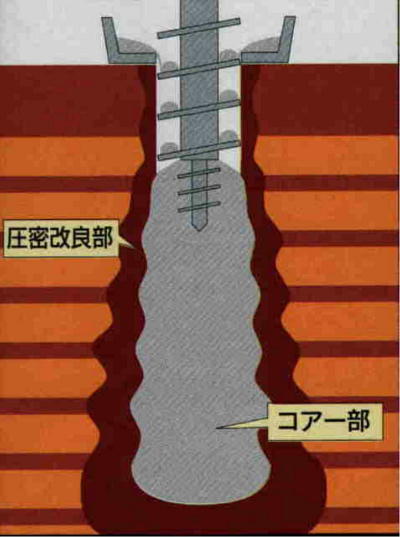

①スクリューを正転して穿孔　②スクリューを逆転して一次　③改良材を投入して二次　④改良材がコアを形成しながら
　する。　　　　　　　　　　　　　　圧密する。　　　　　　　　　　　圧密する。　　　　　　　　　　周りを圧密していく。

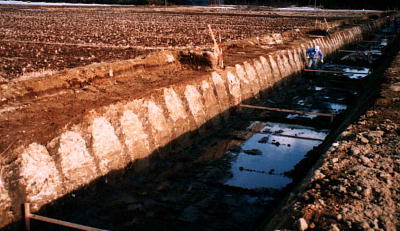

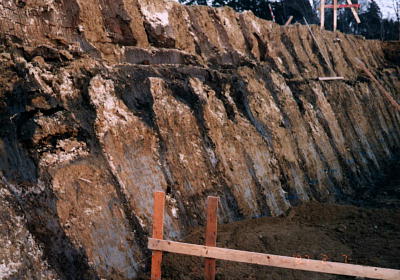

ＮＤ式地盤改良工法により改良された軟弱地盤の掘削断面状況

地下水位GL-0.3m、Ｎ値０の地層が、ＮＤ式地盤改良工法により極めて安定した状態。

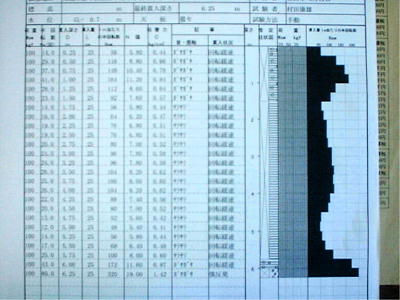

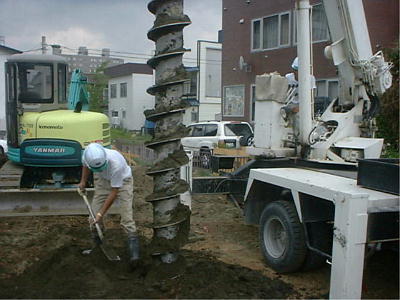

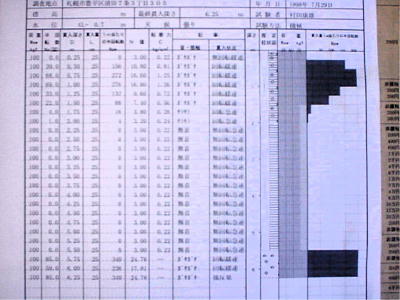

使　用　例　　　　　　建築物の地盤改良　　　　道路の盛土による円弧スベリ防止　隣接盛土による引き込み防止　埋設管保護と掘削面崩壊防止改良後の変化の一例　　改良前　（GL-1.5～5.5m間のＮ値１）　　改良後　（Ｎ値０区間がＮ値５以上に改善）

設計監修	(有)エヌ・ディー式地盤改良協会千葉県市原市玉前西２－３－１１　千葉コベックス内ＴＥＬ　０４３６（２２）２７６１、ＦＡＸ　０４３６（２２）４８６８
